НАСОСЫ С ПРОТОЧНОЙ ЧАСТЬЮ ИЗ ФТОРОПЛАСТА.

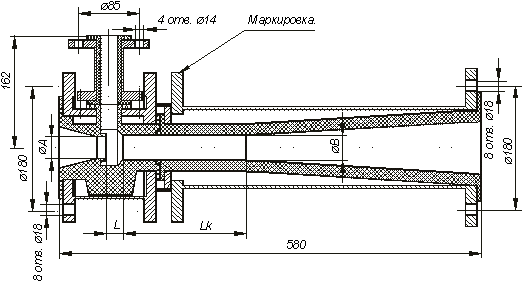

НСФ1 - насос струйный с проточной частью (тройник, катушка, диффузор) из фторопласта-4. Жесткость конструкции дополнительно обеспечена распорными шпильками, работающими на растяжение-сжатие и изгиб.
НСФ2 - насос струйный с проточной частью из фторопласта-4 разработан для применения при малых расходах рабочей и инжектируемой жидкостей. Сопло насоса изготовлено как одно целое с катушкой в виде “вкладыша”, устанавливаемого между фланцем трубопровода и фланцем насоса и защищено металлическим корпусом. Для жесткости конструкции применены распорные шпильки.

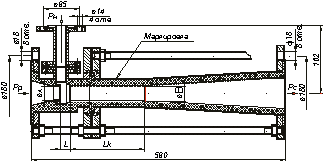

НСФБ - насос струйный с проточной частью из фторопласта-4 в “броне”.
Технические характеристики насосов НСФ1, НСФ2, НСФБ
марка насоса
Pp
Pн
Pс
Gp
Gн
U
испол-
нение39/45
4.0
1.0
3.0
100.0
4.22
0.04
1,2
34/39
5.4
0.8
3.9
93.0
3.1
0.033
1,2
32/37
5.0
1.0
3.7
79.5
2.5
0.032
1,2
30/36
5.0
1.0
3.4
68.0
7.3
0.11
1,2
30/34
5.0
0.2
3.4
74.0
3.1
0.04
1,2
26/34
5.0
0.9
2.9
50.0
12.7
0.25
1,2
25/30
5.0
1.0
3.4
47.0
5.0
0.11
1,2
25/28
5.0
0.3
3.5
51.1
1.55
0.03
1,2
23/26
5.7
0.3
4.0
45.0
1.23
0.027
1,2
21/24
4.0
0.6
2.9
30.2
1.1
0.036
1,2
20/24
5.0
1.0
3.4
30.0
3.2
0.11
1,2
20/23
5.0
0.2
3.4
33.0
1.4
0.04
1,2
19/33
3.0
0.9
1.5
19.8
15.0
0.75
1,2 18/20
5.0
0.7
3.7
24.0
0.43
0.018
1,2 17/27
5.0
0.4
2.0
23.7
12.6
0.53
1,2
17/20
5.0
0.7
3.7
0.43
0.43
0.018
1,2
15/24
5.0
0.4
2.0
18.47
9.93
0.54
1,2 15/18
5.0
1.0
3.4
17.0
1.8
0.11
3
13/21
5.0
0.4
2.0
13.78
7.41
0.54
1,2 12/14
5.0
0.4
3.6
11.7
0.24
0.02
3 11/13
5.0
1.0
3.4
9.0
0.96
0.11
3
10/16
5.0
0.4
2.0
8.17
4.34
0.54
3
10/12
3.8
0.2
2.7
7.5
0.15
0.02
3
5/7
15.0
0.5
7.0
3.6
1.2
0.32
3
5/6
12.0
0.5
7.0
3.2
0.15
0.5
3
1. Данные расчетные, давление абсолютное;(атмосферному давлению соответствует 1 кгс/см2).
2. Рр-давление рабочей среды; Рн-давление на входе; Рс-давление на выходе (кгс/см2); Gp-расход рабочей жидкости (т/час); Gн-расход инжектируемой жидкости (т/час); U- коэффициент инжекции (Gн/Gp).
3.*Исполнение: 1 - НСФ1, 2 - НСФБ, 3 - НСФ2.
Насос центробежный марки Х45/23/4-П
Насос центробежный марки Х45/23/4-П горизонтальный, консольный на отдельной стойке с сальниковым уплотнением вала, проточной частью из фторопласта-4 (ГОСТ 10007-80) применяется в химических производствах для перекачивания химически активных и нейтральных жидкостей с плотностью не более 1850 кг/м3, температурой от 0 до+ 70 °С, без включений или содержащих твердые включения размером до 0.2 мм, объемная доля которых не превышает 0.1%.
Насос выпускается по второй группе надежности (ГОСТ 6134-87), климатическое исполнение У, категория размещения 4 (ГОСТ 15150-69). Технические характеристики насоса приведены в таблице.
Технические характеристики центробежного насоса
характеристики
паспортные данные
объемная подача, м3/ч
45±3.0
напор насоса, м
23.01.00
частота вращения, об/мин
1450±3.0
мощность, кВт
7±0.2
КKПД насоса, %
не менее 50
утечка через сальники, см3/ч,
не более 100
габаритные размеры, м:
длина 0.735
ширина
0.450
высота
0.490
масса, кг
не более 150
В условном обозначении насоса цифры и буквы обозначают:
Х - горизонтальный, консольный на отдельной стойке;
45 - подача, м3/ч;
23 - напор, м;
4 - категория размещения.
